CABR/DI1便携式电子拉拔测试仪


评论:0
产品详情
产品评论(0)
类型: 仪器 品牌: 星火牌

   CABR/DI1便携式电子拉拔测试仪说明书

    1使用须知

    1.1注意


    CABR/DI-1便携式电子拉拔测试仪是为操作人员按照正常步骤使用,并只为本手册中所叙述的目的而制造的。

    下列约定是用来指出本手册中的注意事项,不注意这些事项可能导致对人体的伤害或危及财产。


     警告   表示一个潜在的危险情况,如不避免可能导致死亡或严重伤害。

     警告 注意表示一个潜在的危险情况, 如不避免可能导致轻度或中度伤害,或财产损失。

    1.2 安全事项

     警告 不要更改本仪器。 否则可能导致人身伤害或产品受损。


     警告 不要超负荷使用本仪器。否则导致人身伤害或产品受损。

     警告 若有水浸入本仪器,请立即关闭面板上的电源。若继续使用本产品,可能会引起电源短路,造成仪器损坏。此种情况请与本公司联系。

     警告 若有烟或火漫入本仪器, 请立即关闭面板上电源。若继续使用本产品,可能会引起电路着火。此种情况请与本公司联系。

     注意 不要在以下场合保存产品。否则可能导致起火、触电或产品受损,

        ●温度或湿度超出规格指定范围外之处。

        ●温度急剧变化引起结露之处。

        ●存在腐蚀性或可燃性气体之处。

        ●遭受冲击或振动之处。

        ●暴落在水、油或化学药品之处。

    2概述

    CABR/DI-1便携式电子拉拔测试仪适用于各类粘接强度的检测。采用机电-体化设计理念,锂电池供电,微电机驱动,微处理器控制,人性化的外观设计使它操作更加简单、快捷和智能。恒定加载速率,无需人工加力,避免人为因素对试验结果造成影响,从而提高试验的准确性。

    适用标准

    JGJ110《建筑工程饰面砖粘接强度检验标准》


    JGJ126《外墙饰面砖工程施工及验收规程》

    JGJ144《外墙外保温工程技术规程》

    JG158 《胶粉聚苯颗粒外墙外保温系统》

    JG149 《膨胀聚苯板薄抹灰外墙外保温系统》

    JGJ/T 350《保温 防火复合板应用技术规程》

    GB/T 29906 《模塑聚苯板薄抹灰外墙外保温系统材料》

    检测项目

    拉伸粘结强度(胶粘剂、 抹面胶浆、保温系统、饰面砖粘接强度)
垂直于板面方向的抗拉强度(保温材料的抗拉强度、复合板的抗拉强度)


    特性

    ●本仪器配有最大极限拉力保护

    ●电流过载保护

    ●抗阳光干扰的OLED显示屏

    3仪器使用

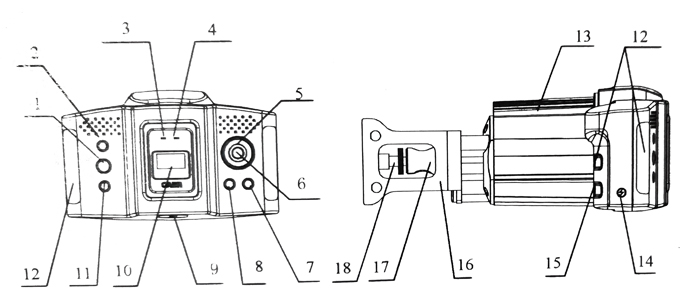

    CABR/DI-1 便携式电子拉拔测试仪外观结构示意图。

                                                        (a)主视图                       (b)左视图
    图1外观结构示意图

    1一开关按健: 2一启动按键: 3 -测试指示灯(绿灯); 4 -回位指示灯(红灯); 5 -方向按键; 6 -功能/确定按键: 7一-清零/数据删除按键; 8一返回按键: 9- SD卡端口; 10-显示屏: 11一暂停/回位按键: 12 -手柄: 13 -减速机保护外壳: 14-电源充电插口: 15 一总电源开关(位于手柄内侧); 16 -支撑板: 17一万向头: 18 -预紧球头

    3.1界面

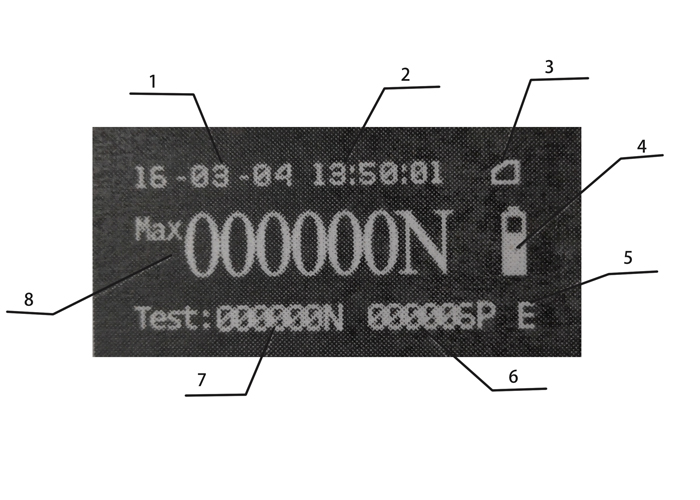

    CABR/DI-1便携式电子拉拔测试仪主界面示意图。

    图2主界面示意图

    1-日期显示: 2-时间显示: 3- sD卡存储状态显示: 4-电池电量显示: 5-传感器受拉压力标识: 6-试验次数显示: 7-实时拉力值显示: 8-测量过程拉力峰值显示

    3.2按键


按键功能按键功能
 启动 方向下键
 开关 方向左键
 暂停/回位 方向右键
 功能/确定 返回
 方向上键 清零/數据删除
 总电源开关


    注:总电源开关是物理电源开关,可直接切断电池供电,如仪器长时间不使用或紧急情况,可切断该开关。

    3.3功能

    3.3.1日期、时间、拉力值上限设置



图3时间设置界面图         4时间设置 界面          图5拉力值上限设置界面
    按下
 ,进入功能选择界面,通过按  调整光标,如图3-5所示。再次按下 ,进入功能调整,通过按  调整数值,按  调整输入位置。按确认更改。

    3.3.2数据查询


                         (a)选取数据查询界面                                              (b)数据查阅界面
    图6数据查询功能界面

    按下看
 ,进入功能选择界面, 通过按 将光标调整到数据查询功能项, 如图6(a)所示,再次按下,进入数据查询,如图6(b)通过按  进行翻页查找,按 可删除当前数据。按 返回到功能界面主菜单,

    3.3.3标定/校准周期与要求

    本仪器应定期检定/校准,周期为年。当本仪器有下列情况之一时,应由法定检定机构按现行相关标准进行标定/校准:

    新便携式电子拉拔测试仪启用前:

    超过标定校准有效期限:

    测试过程中对便携式电子拉拔测试仪性能有怀疑时:

    遭受严重撞击或其他损害等,

    3.4检测

    3.4.1检测步骤 (以检测外墙外保温系统的粘结强度为例)

    图7粘接标准块 与安装预紧球头示意图

    1在粘结标准块前, 清除饰面层表面污渍,并保持干燥。当现场温度低于5C时,标准块宜预热后在进行粘贴。将拉拔标准块通过有机胶粘剂与饰面层粘结,静置以达到粘接强度。

    待胶粘剂完全固化,并达到粘接强度后,使用切割机沿标准块四周切至基层墙体。然后将预紧球头旋入标准块的螺纹孔中(预紧球头螺纹留一定空间做预紧使用),如图7所示。

    2按下
 开启便携式电子控技测试仪。系续自检后按 对仪器清零。清零处理时,仪器水平或垂直状态应与实际工作状态一致。

    3挂好安全带在操作人员肩上,操住仪器手柄,将便携式电子拉拔测试仪托起高于标准块,并使支撑板前端平面紧贴于饰面层,将万向头孔对准预紧球头,垂直向下移动,使万向头套住预紧球头。对预紧球头进行调节,使万向头与预紧球头紧密连接,从而减少检测时间,

提高工作效率。如图8所示。

    图8便携式电子拉拔测试仪安装示意图
    4按
 便携式电子拉拔测试仪进入测量状态。测量完成后仪器自动复位(如被测物无明显被拉断或卸力现象,仪器可能无法自动停止。需根据实验需求手动停止并复位)。

    屏幕上显示抗技峰值。

    5如遇特殊情况,本仪器达到最大限载时被测试样未被拉断,仪器进入自我保护状态电机自动停止转动并复位。

    3.4.2数据存储

    本仪器数据保存在SD卡内格式为CSV.可在电脑中通过Excel直接读取、编辑数据。

    本仪器可存储100- 160组试验数据。SD卡存储容量达到上限值时,屏幕上的SD卡标识变为表示SD卡存储已满。此时若要存储新数据,可SD 卡插入电脑内电脑将数据拷出并
删除卡内数据,也可在本产品数据查询状态下按
 删除数据。

    3.4.3数据处理

    本仪器仅检测试件抗拉力值.需根据标准块尺寸进行数据处理。换算得到强度值、具体数据计算方法请详见相关规定。

    4维护与保修

    4.1仪器清洗与维护

    1请使用柔软的干布或将干布浸入清水中拧干后再清除灰尘和污垢,请勿使用易散发的化学物质对仅器进行清洁。

    2本仪器每年应至少进行一次标定和校准,以保护使用者的安全和仪器的精确性。如果仪器是用于生产现场或其它恶劣条件下,必须每半年仔细标定和校准一次。

    3便携式电子拉拔测试仪长期不用时, 请包装保存在干燥、无粉尘、 无强烈震动的环境下。

    4.2电池使用与养护

    本仪器充满电后可连续试验次数大于80次,根据环境温度不同实际使用次数将发生变化,关机状态可维持约6个月。在使用过程中请观察显示屏右上角电量显示,若电池电量不足,应及时使用配套的专用充电器进行充电。约4个小时可将电池充满。电池充电时,充电器亮红灯,充满后亮绿灯,电量充满后请及时切断充电器电源,以避免过长时间充电而引起电池发热,烧坏电路、成其他安全事故。

    电池组在正常使用状态下可充放电600次:

    电池保修期为6个月,如需更换请返回原厂。

    4.3保修

    本仪器自售出之日起保修一年,保修范围不包括消耗品以及人为因素引起的损坏。用户可与本公司认可代理商及其各分销点联系。

    严禁自行拆卸、修理和改造本仪器,如发生上述情况之一将不予保修。

    5仪器技术参数


序号项目参数
1加载速度5±1mm
2使用环境温度-10~45°C
3操作湿度< 80%
4电源12V
5最大拉力值8000N
6力值分辨率1N
7示值相对误差1%
8示值相对重复性0.5%
9噪声75dB(A)
10净重5kg
11产品尺寸361mmx241mmx 149mm

    6附件与配件

    CABR/DI-1便携式电子控技测试仪:壹台:

    充电器:壹个:

    安全带:壹副:

    使用手册:查册:

    产品合格证:壹个。
