XH-2T/3T/5T轻型锚杆拉力计(拉拔仪)


评论:0
产品详情
产品评论(0)
类型 仪器 品牌 星火牌

应用领域

  适用于锚杆、植筋、锚栓等锚固体锚固力的检测


结构特点


  ■ 由手动泵、液压缸、数字压力表及高压胶管等部分组成。

  ■ 泵体采用精密铸钢制造,使用寿命长。

  ■ 液压缸为中空自复位式,XH系列中空油缸带有提把并可通过快速接头与高压胶管相接。

  ■ 数字压力表读数直观,可直读锚杆拉力(kn)值。

  ■ 该系列拉力计结构紧凑、携带方便、体积小、重量轻。
  ■ 拉力计手动泵亦可作为通用小流量高压油的动力源。


工作原理

  锚杆拉力计(拉拔仪)的工作原理是:当千斤顶中心孔套住被测杆件后,选用合适的夹具夹住被测杆件露出

  中心孔的部分;在压力泵的液压力的作用下,油压通过油管传递至千斤顶缸体之后,活塞杆顶住专用夹头向

  外运动;压力直接作用在锚具外壳上,再传递至夹片,夹片受力后卡紧被测杆件,最终促使杆件受到向外的

  拉拔力;此时压力泵上的压力表显示出所对应的受力(kN)值,即反应出被测杆件所受拉拔力的大小。
        上述杆件若为钢筋,既可测知钢筋所受锚固力的大小。拉拔仪在完成检测后,需用人工以较小的力晃

  动、振动的方法卸下锚具,才可方便地卸下拉拔用千斤顶。


技术参数

         型

主要参数

XH-2T

XH-3T

XH-5T

高压

手动泵

最大工作压力/MPa

40

柱塞直径/mm

12

12

质量/kg

4.5

4.5

4.5

液压缸

最大拔出力/kN

20

30

50

中心孔径/mm

18

18

18

活塞行程/mm

30

40

40

质量/kg

1.8

2.1

2.1

数显

压力表

测量范围/kN

0~20

0~30

0~50

电源/V

9V电池1节

质量/kg

0.4

分辨率

0.01KN

示值误差

≤±2%F.S

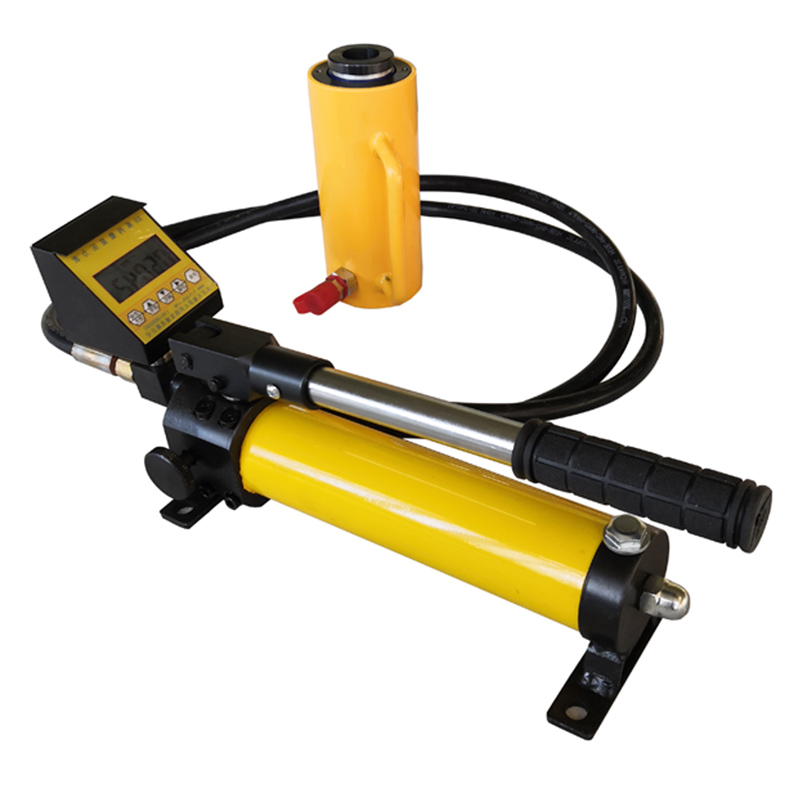

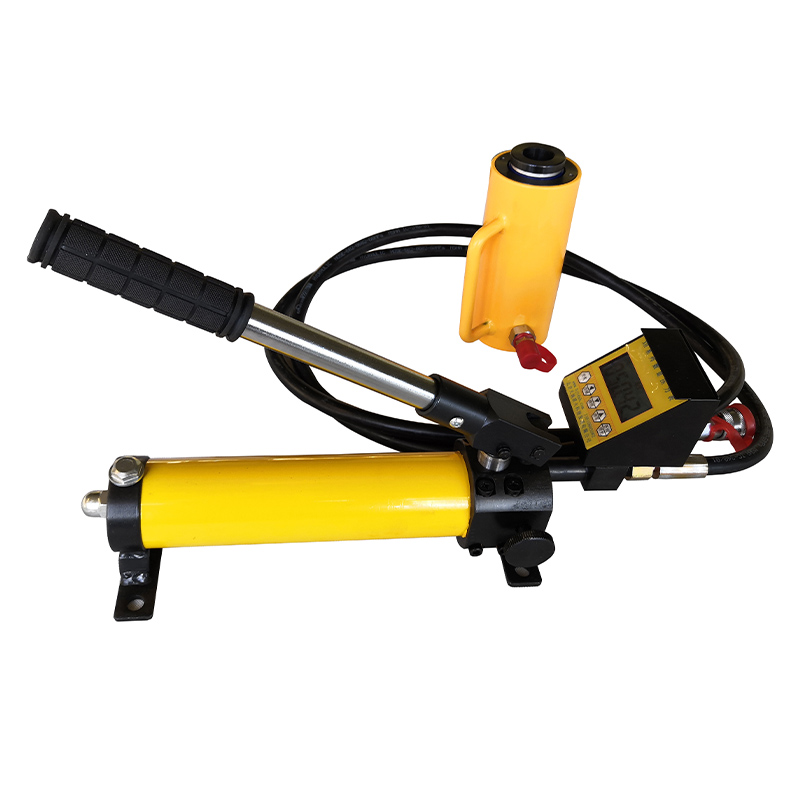

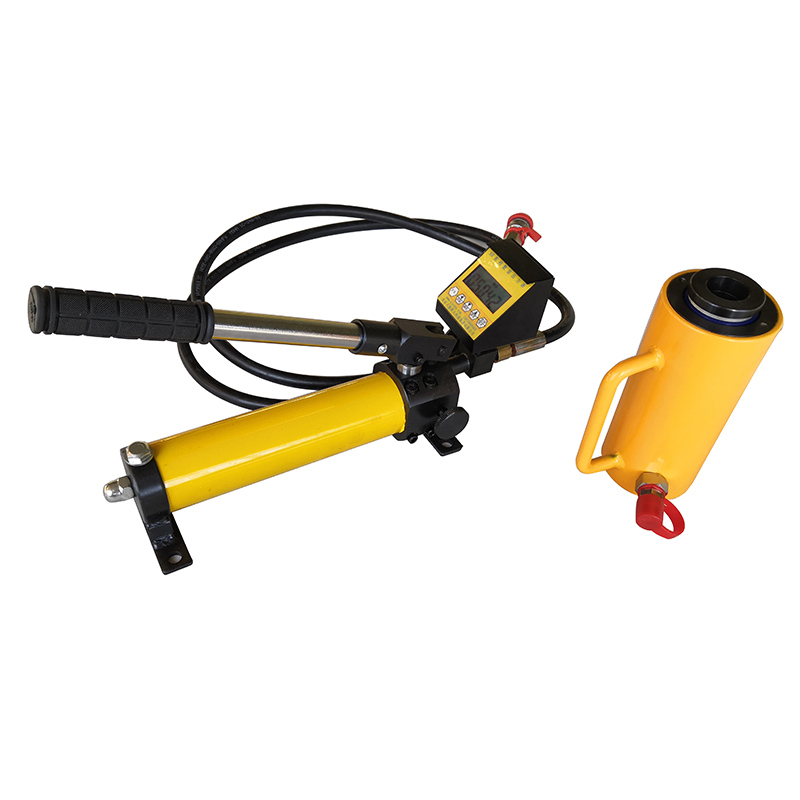

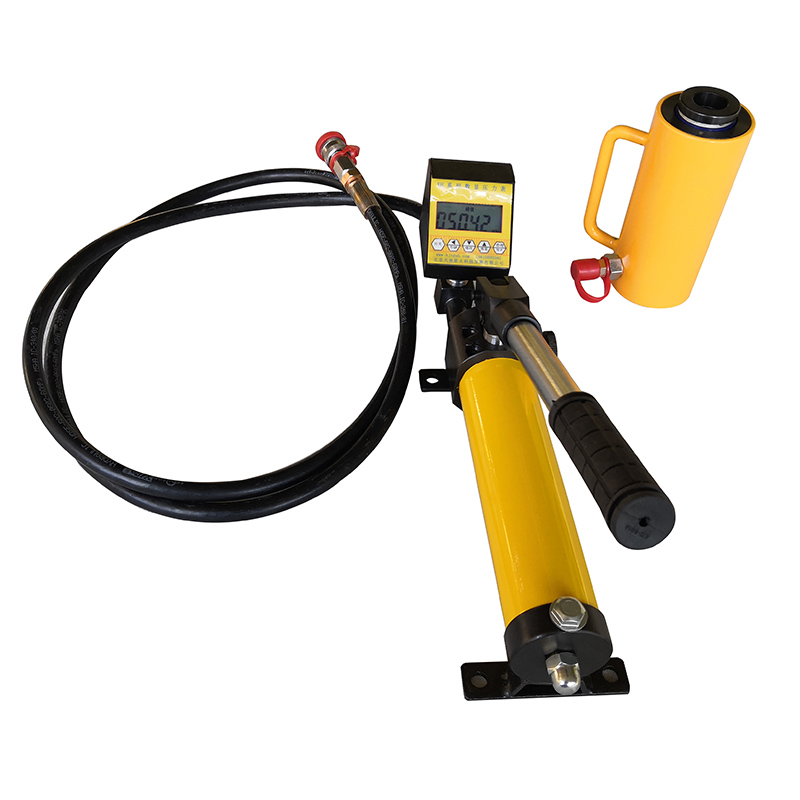

产品展示
产品展示
