ZTT-101逆反射标志测量仪
产品详情
类型: 仪器 品牌: 星火牌

 一、概述


    ZTT-101型逆反射标志测量仪是一种用于现场测量逆反射材料光度性能(逆反射系数R')的仪器。它是一种使用方便的手持式的光电仪器,也可用于交通安全管理和公路、铁路、航空等有关部门对逆反射标志等进行现场实测,也可用于对货车类机动车车身反光标识反光性能的测量,用于对生产逆反射材料反光质量的监测,以确保逆反射标志材料达到有关标准规定的要求。


    该仪器由光学系统、探测放大系统、电源及其控制系统、显示系统和仪器校准块等部分组成。


    该仪器按国际标准ISO3864,和我国国家标准GB/T18833-2012、以及JT/T698-2007/JT/T690-2007/JT/T691-2007交通行业标准要求而设计。为便于校准仪器示值,还配备了一套校准仪器示值的校准块,以确保仪器测量值的准确可靠;仪器用液晶数字显示表显示测量值;采用锂电池作为电源。其外观见图1。

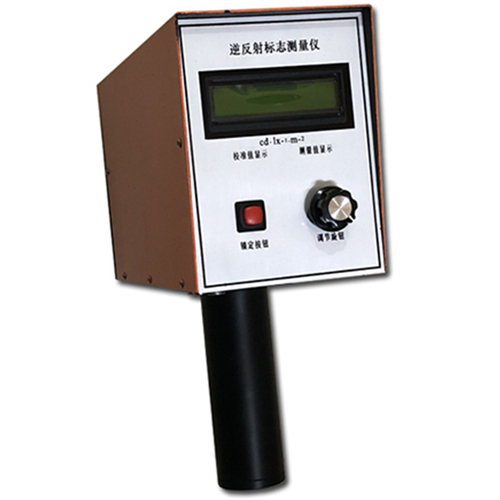

    图1   ZTT-101逆反射标志测量仪正面


    1. 电池盒盖


    2. 充电插口


    3. 调节旋钮


    4. 测光口


    5. 测量值显示


    6. 校准值显示


    7. 锁定按钮


    8. 电源开关


    二、技术条件


    1.观测角(α):0.2°;


    2.入射角(β):-4°;


    3.光源:暖白色发光二极管


    4.探测器:硅二极管(符合CIE的光谱光视效率函数V(λ));


    5.显示器:液晶数字显示表;


    6.逆反射系数测量范围:0.1~1999mcd•lx-1•m-2。


    三、电池的安装与充电


    1.电池盒盖(1)拧下,将电池引线插件与连接线插件连接,按正(红)负(黑)极接入。



    2.将电池推入手把内,拧上电池盒盖(1),电池安装完成。


    3. 请勿使用其它规格型号的充电器为本机充电。


    4.将充电插头插入充电插口(2),充电器插头连接220V,50Hz交流电插座即可充电。红灯亮正在充电,绿灯亮充电完成,充电时间约需5-6小时。


    5.电池充满,可连续测量的时间约为16小时。


    四、仪器的调零、校准与测量


    1.使用仪器测量时将电源开关(8)按下至接通电源。


    2.调零:将黑色校准块置于仪器的测光口(4)上,观察校准值显示(6),显示数是否为0︰,若不为0︰则用仪器面板上的调节旋钮(3)调至校准显示值为0︰。


    3.若已调至为O∶时,按下锁定按钮,释放后,测量值显示数字也为零(0.0),此时零位即调好。以被测白色反光试样为例,校准方法如下:

将白色校准块放置于仪器测光口(4)上(其测量的几何条件为:观测角为0.2°,入射角为-4°),校准值校准值显示窗(6),其显示数值仍为O∶,然后用调节旋钮(3)调至该校准块上所给的数值后,此时按一下锁定按钮(7),释放锁定按钮后,显示窗内两个值为相同校准数值,仪器即校准完毕,取下校准块即可进行测量。


    4.测量:校准后即可测量待测试样的逆反射系数值。例如:测量白色试样,则将试样置于仪器的测光口(4)上,则仪器测量值显示窗(5)所显示的数值即为待测试样在观测角为0.2°,入射角为-4°几何条件下的逆反射系数值。此时校准值显示(6)显示的值仍为校准值。


    5.其他颜色试样的测量:本仪器所附白色、黄色、红色、蓝色、绿色校准块(测量几何条件为:观测角0.2°;入射角-4°)供测量不同颜色的反光试样时校准仪器示值之用。其他的颜色除不在调零外,校准、测量与白色试样方法完全相同。


    6.使用完仪器以后,将电源开关(8)置于按起的位置,切断电源。


    五、仪器的维护


    1.本仪器为光、机、电相结合的光学测量仪,应注意防潮。特别在冬季用于室外或野外测量时,应注意仪器所处环境温度不能骤然变化:如室外温度在-10℃以下,若将仪器从室外移至温度为20℃左右的室内时,则仪器可能会结雾而损坏。因此必需将仪器连同包装箱一起置于室温为20℃室内24小时以上,才能取出仪器。


    2.在运输和使用过程中,仪器应注意防震,以防仪器损坏或造成量值失准。


    3.仪器所附的一套校准块应妥为保存,其表面不得损坏或蒙上灰尘、指印等,确保校准量值的准确。


    4.仪器各紧固件不得随意松动和拆卸,以防仪器损坏或造成测量值失准。


    5.仪器长期搁置不用时,则应每隔三个月充电一次。否则电池将会损坏。
