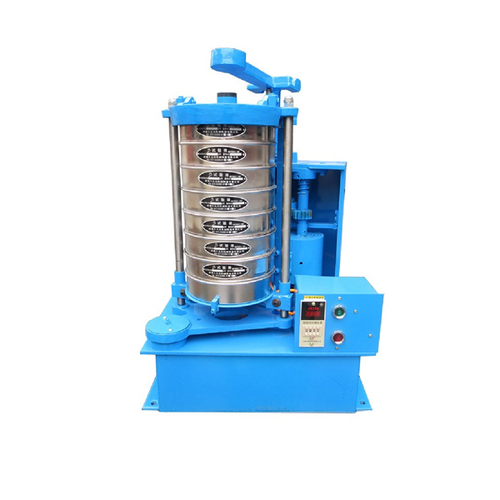

ZTT-960D玻璃珠振筛器
评论:0
产品详情
产品评论(0)
类型: 仪器 品牌: 星火牌

       一、仪器用途


       ZTT-960D路用玻璃珠振动筛用于玻璃珠粒径分布的测定。振筛机主要由机座、筛具与传动机构等部分组成。振动筛可配备专用夹具、即可装夹Φ200试验筛,又可装Φ75、Φ100套筛,装夹方便灵活,夹紧牢靠,并能自动停机。标配试验筛850μm、600μm、300μm、212μm、150μm、106μm、90μm,(7只)一套。


       符合中华人民共和国交通行业标准 :


       JT/T446-2001路面标线用玻璃珠


       GB/T6582—1997   玻璃在98℃耐水性的颗粒试验方法和分级


       二、技术特点:


       1、产品更加耐用、轻捷、方便


       2、维护更加简单,配件易修易


       3、筛分效率高,同时具备往复和顶击振动两种运动


       4、不会堵塞筛面,下料快,筛分彻底


       5、产品更加耐用、轻捷、方便


       6、维护更加简单,配件易修易购


       7、筛分效率高,同时具备往复和顶击振动两种运动


       8、不会堵塞筛面,下料快,筛分彻底


       三、技术参数:


       1.筛子直径: φ200mm


       2.筛子层数:7层


       3.旋转次数:290±6/min


       4.拍打次数:156±5次


       5.拍击高度:38±8mm


       6.底盘水平度:≤0.6mm/min


       7.旋转行程:25mm


       8.电机功率:0.37kw


       9.工作电压:220V


       10.外形尺寸:540X400X720mm


       11.整机重量:76Kg


       四、作用与原理



       电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于标准试验筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。


       五、使用方法


       1.电机转动方向必须按箭头所指方向转动(三相电机/两相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。


       2.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在水泥地面上。


       3.安装拍击筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的标准试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。


       4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。


       5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,再将螺母背死


       6.上下滑板、加油嘴、等应定期加油。


       7.注意:使用时不要频繁开、关机器,关机后应切断电源。
