XH-50T/60T/80T/100T系列 锚杆拉力计/锚杆拉拔仪(手动)
产品详情
类型: 仪器 品牌: 星火牌

  一、用途和特点

由北京天地星火科技发展有限公司研制生产的XH-50T/60T/80T/100T型锚杆拉力计(拉拔仪)适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测,是锚杆施工支护工程质量检验必备仪器之一。


该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用精钢制造,使用寿命长。XH系列中空油缸带有提把并可通过快速接头与液压泵快速连接。数压力表读数直观,可直读锚杆拉力(KN)值。该系列拉力计结构紧凑、携带方便、体积小、重量轻。


拉力计手动泵亦可作为通用小流量高压油的动力源。

  二、主要技术参数

型号/主要参数

XH-50T

XH-60T

XH-80T

XH-100T

工作压力/MPa

高压

63

低压

2(可调)

流量/ml/次

高压

2.3

低压

14.5

最大手压力/N

500

贮油量/L

3

质量/kg

12

液压缸

工作能力/kN

500

600

800

1000

拉力行程/mm

120

120

120

150

中心孔径/mm

60

65

75

85

质量/kg

26

33

42

56

数字压力表

测量范围/kN

0~500

0~600

0~800

0~1000

电源/V

9V电池

质量/kg

0.44

  三、工作原理

锚杆拉力计(拉拔仪的工作原理是:当千斤顶中心孔套住被测杆件后,选用合适的夹夹住被测杆件露出中心孔的部分;在压力泵的液压力的作用下,油压通过油管传递至千斤顶缸体之后,活塞杆顶住专用夹头向外运动;压力直接作用在锚具外壳上,再传递至夹片,夹片受力后卡紧被测杆件,最终促使杆件受到向外的拉拔力;此时压力泵上的压力表显示出所对应的受力(kN)值,即反应出被测杆件所受拉拔力的大小。


上述杆件若为钢筋,既可测知钢筋所受锚固力的大小。拉力计在完成检测后,需用人工以较小的力晃动、振动的方法卸下锚具,才可方便地卸拉拔用千斤顶

  四、检测准备

1.根据用户(业主、质监、承包方等)要求,结合工程情况,选定抽样检测点,确定合格拉力值,分组检测的使用方案,以备正确实施相应的检测任务;


2.检测前,必须对拉拔仪进行系统标定、检验,保证现场检测数据的真实、可靠;


3.抽检之前,应对具体操作者作出技术交底,统一检测方法,以便准确完成相应的实际操作;


4.经委托方认定后,即可实施具体的锚固力拉拔检测;


5.操作人员1-2名既可

  五、操作步骤

业主监理或委托方代表协同检测方代表选定试测部位,双方认定试测结果和实测方法后,即可对指定检测点实施检测

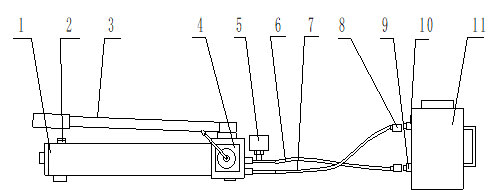

XH-50T/60T/80T/100T型锚杆拉力计结构如下图:


1储油筒 2注油口 3压把 4卸荷阀 5数显压力表 6高压油管(出油口) 7高压油管(回油口) 8快速接头(回油口) 9快速接头(出油口)10 缸体 11 液压缸

1 结构简图

操作程序请按以下步骤进行:


   1.检查油量


  如液压缸活塞没有完全缩回到缸体内时,应首先连接油管至手动泵,将换向阀扳至相应位置加压,使液压缸中的液压油排回到手动泵储油筒中。


拧开注油口盖,检查油量,如油不满(储油筒中应留有约1/5空间),可加注N32号耐磨液压油。


   2.排气

液压系统组装好后,储油筒、油管及液压缸中常混有空气,为使液压系统正常,这些空气必须排掉。方法是拧松注油口盖,以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方,将卸荷阀扳至相应位置加压,使液压缸活塞伸出至最大行程(达到行程不可继续加压,否则会损坏油缸)再将卸荷阀扳至相反位置加压使活塞缩回,连续几次即可。


   3.检查数字压力表

按动数字压力表的开关键,仪表开机显示为零。如不为零可按清零键清零。若屏幕显示 峰值 字样,表示为峰值保持状态。在该状态下随着压力的变化仪表始终显示最大值。点动峰值键,显示可以在峰值和实际压力值之间转换,当峰值显示消失时,即为实际压力值,在该状态下显示的压力值跟随压力变化而变动。当显示变暗或者背光变暗时,应及时打开压力表后盖,更换电池。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命,该仪表具备15分钟无操作自动断电功能。


   4.检测锚杆


按图2所示,将锚杆拉力计与被测锚杆连接好,如锚杆为螺纹钢筋,可参照图A连接。将拉拔千斤顶穿心套住被测杆件,在杆件外露端套上锚具外壳,并装入合适的夹片带住杆件外露部分


锚杆为圆钢外露部分有螺纹或锚栓,可参照图B连接。本公司生产的φ6~φ68不同规格的19种锚具及M6-M39不同规格的15种转换接头可根据实际需要选配,非标可定制


换向扳至加压位置,慢压手动泵使活塞杆伸出约10mm左右,其目的是避免安装锚具敲打楔片时损伤活塞杆,也使退锚方便。安装与锚杆相配套的锚具或拉杆转换接头并固定可靠,打开压力表开关,按压手动泵进行缓慢、平稳、匀速的加压,直至拉拔千斤顶施加在杆件的力达到合格的荷载检测规定值即为合格锚固力值。记录或储存压力表数据。


在图2 A所示连接状态需拆卸时,可敲打锚具外壳,使夹片脱离外壳,然后卸下液压缸。在图2 B所示连接状态需拆卸时,可先将螺母退下,然后卸下液压缸、拉杆、转换接头。


  A                       B

1 被测锚杆(螺纹钢) 2液压缸   3 锚具   4 出油口(加载时) 5回油口(卸载时)6 被测锚杆(圆钢)或锚栓   7螺母   8加长拉杆

2   工作示意图

注:测读完毕后,请将压力泵及时卸压,并随之取下拉拔千斤顶

归纳整理分组(一般以三点为一组)测检数据,如实填写检测报告,并及时交至委托方。
