一、用途和特点

XH-40型多功能强度检测仪用于检验建筑工程饰面砖、马赛克与墙体或地面的粘结强度及混凝土强度。

该仪器是一台小型液压测力装置，检测饰面砖粘结强度时，通过三点反力支撑对饰面砖粘结材料产生拉力，检测混凝土是利用后装拔出法原理，通过测定拔出置于混凝土内锚固体所需的力来计算混凝土强度。

该仪器由穿心式千斤顶、手摇泵、三角底盘及测力装置等部件组成，具有一机两用、结构新颖、体积小巧、操作方便、功能齐全等特点。

检测仪油泵采用手动方式加载，驱动力矩小、摇向舒适合理、加载连续均匀。

采用单片机为核心智能数据处理器，机内电池可充电，具有全数字显示、自动清零（可消除液压系统内磨擦力造成的测量误差)、峰值保持选择、可存储50条数据及超量程显示等功能。

本产品附件主要有：

⑴ 标准块；40X40X8(mm)及95X45X8(mm)各3块；

⑵ 标准块拉杆及螺母；

⑶ 检测混凝土强度用锚具1套，共6件；

⑷ 电动磨槽机1套；打孔机1件；工具箱1个；

2.主要技术参数

检测仪最大拔出力；40 KN

底盘支点内径；120mm

数显分辨率；0.001KN

示值误差；≤±2%F.S

质量（主机）；3.2Kg

3.结构特征及工作原理

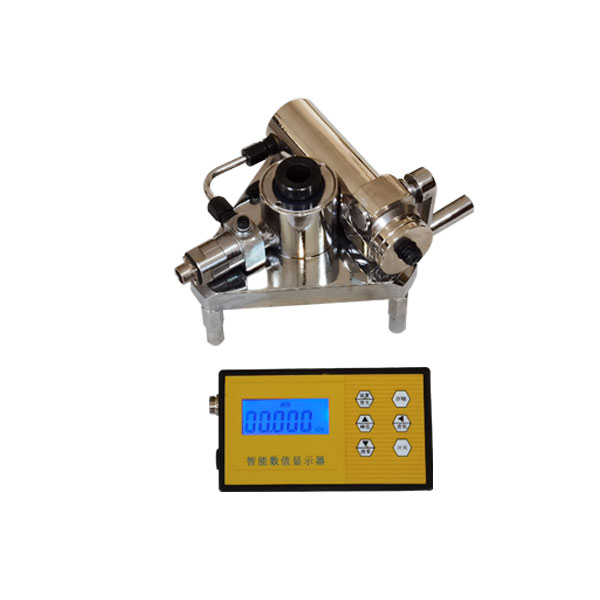

⑴ 检测仪构件见图1所示

           图 1

   ⑵ 饰面砖检测附件见图2

⑶ 混凝土强度检测仪配套打孔及磨槽机具见图3

⑷ 锚具组成见图4

⑸ 检测仪工作原理

如图1所示，转动摇把，推动泵体内活塞移动，液压油经油管压入四通接头，一路与压力传感器相通，另一路进入千斤顶推动活塞上升，带动螺母及拉杆标准块施加拉力。随着手柄的转动，对标准块的拉力逐渐增大，当饰面砖剥离时，油压迅速降低回零。

由于传感器所受的压力与千斤顶内的压力相等，所以可通过传感器与数显电路组成测力装置，将对应压力值显示出来。在饰面砖剥离瞬间，电路将最大油压记录下来。
